Desarrollo de planos 2D y/o 3D

Calculos Basados al Diseño

Se diseñó planos del proyecto para su proxima fabricacin, se consideró las características de la máquina CNC de madera para la elaboración de cortes, además de proponer los circuitos que se haran uso e las lámparas definiendolos en un documento.

La idea inicial que se quiere desarrollar es la de diseñar y fabricar un producto que fusione las nuevas tecnologías (Arduino) con los procesos artesanales (CNC – MADERA. Un proceso de fabricación mediante una colaboración Alumno-Artesano, que aporta un valor añadido al producto y que se ve reforzado mediante la inclusión de funciones interactivas mediante el uso de una placa Arduino.

Diseño Paramétrico

El diseño paramétrico es la abstracción de una idea o concepto, relacionado con los procesos geométricos y matemáticos, que nos permiten manipular con mayor precisión nuestro diseño para llegar a resultados óptimos. A continuación detalles sobre esta nueva forma de diseño.

Por lo general, los software que se implementan para esta modelación de tipo avanzada en 3D y diseño generativo son Rhinoceros y Grasshopper.

Lo más probable es que la mayoría de los arquitectos estén al tanto de Rhinoceros como software que permite la modelación en 3D de manera intuitiva y precisa, sin embargo, Grasshopper resulta ser un software más nuevo o desconocido. Grasshopper es un plug in de Rhinoceros, orientado al diseño paramétrico que funciona como editor de algoritmos generativos. Las ventajas de este programa es que a diferencia de muchos, con este no se necesita experiencia en programación o scripting, lo cual permite crear diseños paramétricos a partir de componentes generadores, obteniendo una considerable optimización de tiempo.

Molde de mueble para PC

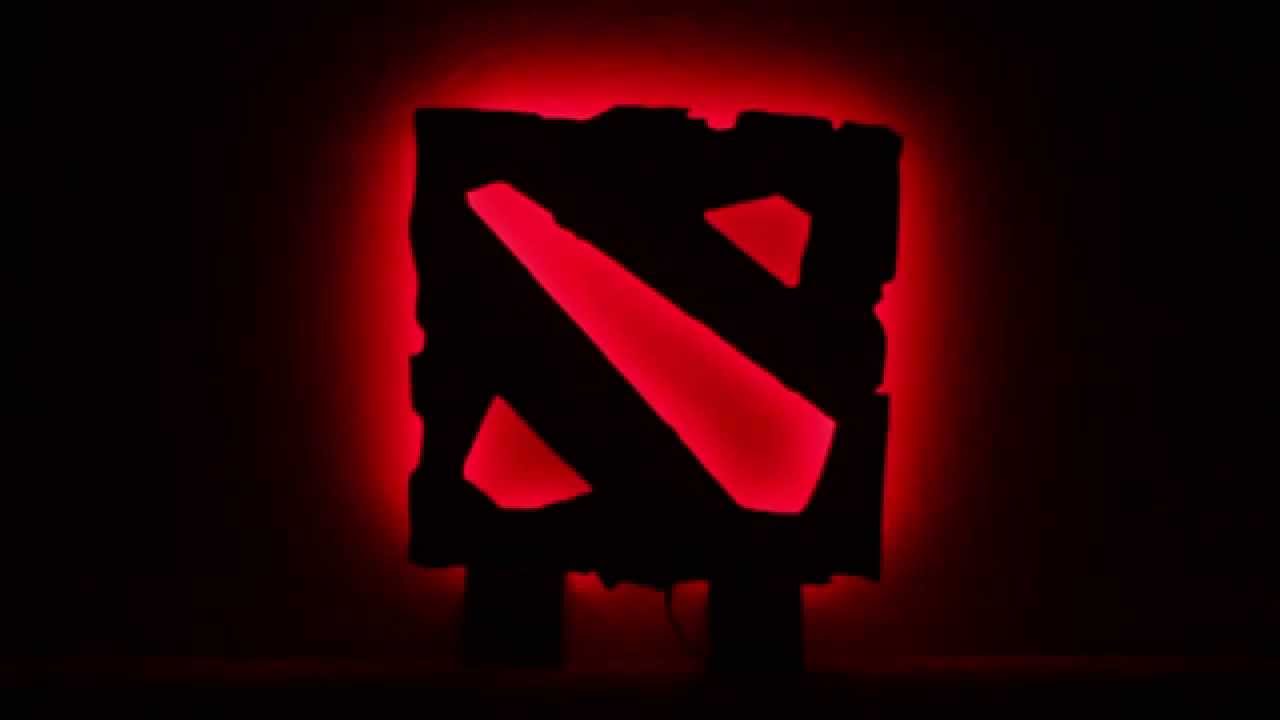

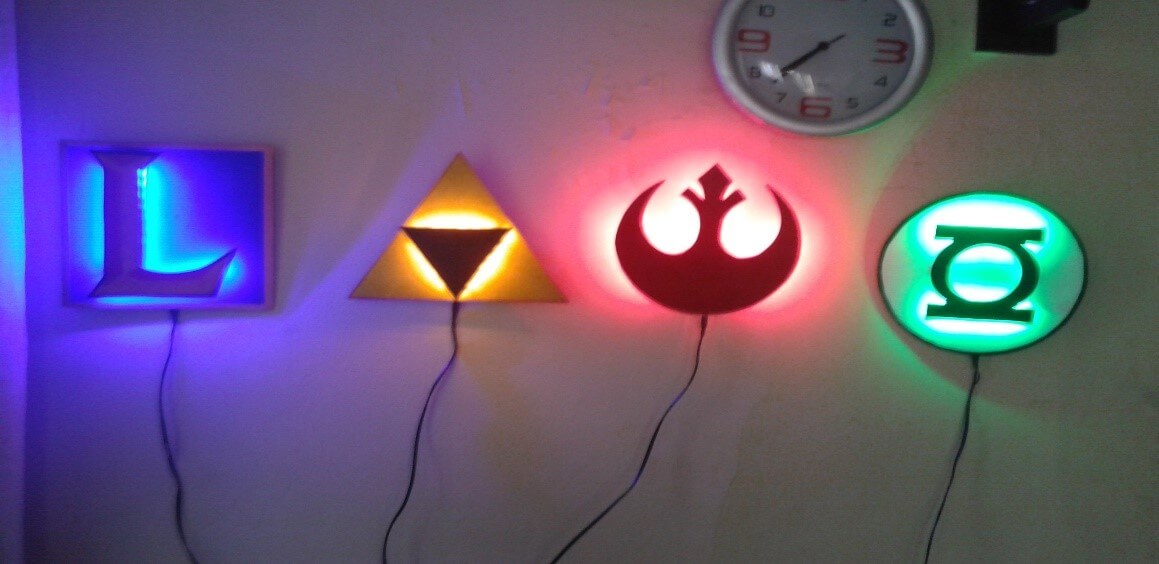

Calculos Del diseño de Lámparas

Parte Eléctrica del Proyecto - Programación Arduino y RGB por WIFI

Envío de datos a Internet

Lo que nos viene a la mente nada más conocer este tipo de dispositivos es la posibilidad de enviar cualquier dato que estos tengan disponible a Internet, ya sea a una web o a un servicio en la nube que registre dichos datos, como por ejemplo ThingSpeak, aunque hay otros muchos con características parecidas.

Hardware

-Utiliza una CPU Tensilica L106 32-bit,Voltaje de operación entre 3V y 3,6V, Corriente de operación 80 mA, y la Temperatura de operación va desde -40ºC y 125ºC.

Conectividad

Soporta IPv4 y los protocolos TCP/UDP/HTTP/FTP, No soporta HTTPS en un principio. Si que lo hace mediante software tanto en cliente como servidor TLS1.2. La primera implementación está todavía en desarrollo. Puertos GPIO (de propósito general)

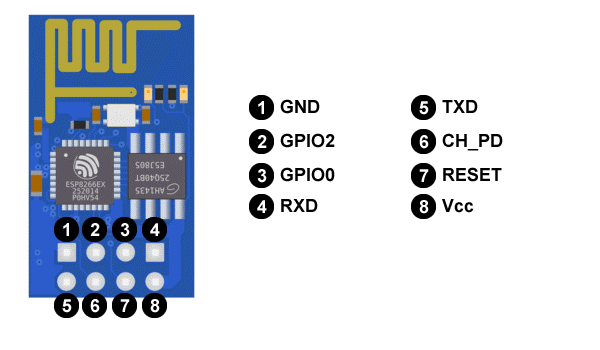

Tiene 17 puertos GPIO pero solo se pueden usar 9 o 10. El GPIO16 es especial ya que está conectado al RTC (Real Time Clock), Pueden ser configurados con resistencia Pull-up o Pull-down, y Soporta los principales buses de comunicación (SPI, I2C, UART).

Características eléctricas

-Voltaje de trabajo entre 3V y 3,6V: Según noticias del propio CEO de Espressif, admite tensiones de entrada de 5V e los puertos GPIO.

-Consumos: Dependerá de diferentes factores como el modo en el que esté trabajando el ESP8266, de los protocolos que estemos utilizando, de la calidad de la señal WiFi y sobre todo de si enviamos o recibimos información a través de la WiFi. Oscilan entre los 0,5 μA (microamperios) cuando el dispositivo está apagado y los 170 mA cuando transmitimos a tope de señal.

-Modos de operación: Debido a los sectores a los que va enfocado, wereables, dispositivos del IoT y móviles, el ESP8266 requiere de una gestión de energía eficaz. Dispone de una arquitectura de bajo consumo que trabaja en 3 modos.

-Active mode o modo activo: a pleno rendimiento, Sleep mode o modo dormido: solo el RTC (Real Time Clock) está activo para mantener la sincronización. Se queda en modo alerta de los posibles eventos que le hagan despertar. Mantiene en memoria los datos de conexión y así no hace falta volver a establecer la conexión con la WiFi. Consume entre 0,6 mA y 1 mA, y el Deep sleep o modo en sueño profundo: el RTC está encendido pero no operativo. Debe pasar por el modo dormido antes de despertar. Hay que llevar especial cuidado con los datos ya que en este estado es como si estuviera apagado y todos los datos que no estén almacenados se pierden. Consume alrededor de 20 μA.

Primero procederemos a controlar los leds por medio de wifi. Para ellos

-Las tiras LED se pueden controlar fácilmente con cualquier tipo de microcontrolador. En este ejemplo, utilizamos técnicas de atenuación PWM para controlar la potencia de cada canal RGB de la banda. Dado que cada canal de color puede absorber mucha corriente (del orden de pocos amperes, o más), se requieren transistores de potencia. No intente conectar los canales del LED de la tira directamente a su microcontrolador, dañarán las salidas del microcontrolador o no funcionarán.

-Puede utilizar cualquier potencia NPN BJT o N-Channel MOSFET, pero asegúrese de que el transistor esté capacitado para administrar la corriente que necesite. Por ejemplo, si su tira de LED dibuja 0.2 A / m por canal, si tiene una banda de 5 m necesitará un transistor de hasta 1 A. El paquete común para el transistor de potencia es el TO-220.

-Para sistemas básicos y de bajo costo sugerimos utilizar MOSFET de canal N, como el IRF520N o el ST P55NF06 o el TIP120, son muy populares y de bajo costo. Si no puede obtenerlos, los transistores NPN también son buenos, pero tienen mayores pérdidas de potencia que en los MOSFET, por lo que sugerimos los primeros.

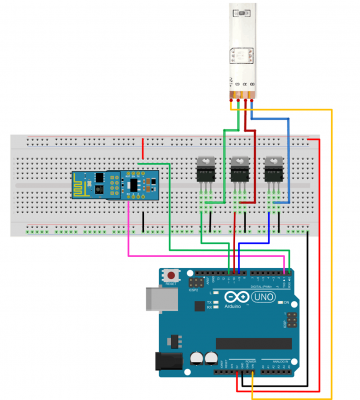

-El Hardware a utilizar es:Arduino UNO Board, ESP-01 WiFi module (with µPanel Firmware), ADP-01 Breadboard adapter, Breadboard, RGB LED Strip y Los Power transistors (we used the N-MOS STP55NF06).
